pH-Elektrode / Redox-Elektrode
Bei der elektrochemischen pH-Messung verhält sich die Spannung der Messelektrode proportional zur Aktivität der Wasserstoffionen und die Referenzelektrode besitzt eine konstante, bekannte Spannung. Das pH-Messgerät misst die Spannungsdifferenz zwischen beiden Elektroden in mV. Anschließend konvertiert die interne Elektronik das Messergebnis in pH.
Die pH-Messkette
Die Messelektrode besteht aus einem Glasrohr mit einer dünnen Glasmembran, die am Ende empfindlich auf H+-Ionen reagiert. In Kontakt mit einer wässrigen Lösung wird eine dünne Gelschicht um die Außenwand der Membran gebildet. Eine zweite dünne Gelschicht bildet sich auf der Innenwand der Membran, da die Elektrode mit einer Elektrolytlösung, einem internen Puffer bei konstantem pH-Wert, gefüllt ist. Das Potential an der Innenseite der Membran bleibt während der Messung konstant. Je nach Konzentration der H+-Ionen in der gemessenen Probe diffundieren diese Ionen, die um oder in der äußeren Gelschicht verbleiben, innerhalb oder außerhalb dieser Schicht und erzeugen so eine negative (basische Proben) oder positive (saure Proben) Ladung. Der Ladungsunterschied zwischen den beiden Membranwänden erzeugt das Potential der pH-Elektrode. Dieses Potential ist jedoch nicht ausreichend und eine zweite Elektrode ist erforderlich, um ein stabiles Referenzpotential für die pH-Elektrode bereitzustellen. Die Referenzelektrode besteht aus einem gegen H+-Ionen unempfindlichen Glas und einem flüssigen Übergang, einem porösen Element (auch Diaphragma oder Verbindung genannt) in Kontakt mit der Probe,
durch das der innere Elektrolyt in die Probe fließen kann. Wenn beide Elektroden (Messung und Referenz) in eine Probenlösung getaucht werden, entsteht eine galvanische Zelle. Die Potentialdifferenz zwischen den beiden Elektroden ist das vom pH-Meter verwendete Signal.
Redoxpotentialmessung
Das Redoxpotential (oder kurz Redox) bezeichnet die Fähigkeit eines Stoffes zur Oxidation oder zur Reduktion. Währdend der pH-Wert die Wasserstoffionenaktivität einer Lösung wiedergibt, steht das Redoxpotential für die Elektrodenaktivität. Die Redoxmessung erfolgt mit einem pH-Meter im mV-Bereich. Eine Redox-Elektrode besteht aus einem inerten Metall, das Elektroden sowohl aufnehmen als auch abgeben kann. Im Allgemeinen werden Platin und Gold verwendet. Goldelektroden werden für eisen- oder chromhaltige Redox-Titrationen oder für Messungen in sehr sauren Lösungen empfohlen. Platinelektroden werden zur Messung von stark oxidierenden oder chloridhaltigen Lösungen und Redox-Titrationen verwendet. Die Silberkopf-Redox-Elektrode findet Anwendung bei der argentometrischen Titrationen von Halogeniden.
HI73127 ist einen Ersatz-pH-Elektrode für Tester und kompatibel mit den HI98129 und HI98130 Combo Multiparametertestern, sowie den HI98127 und HI98128 pHep®-Testern und dem HI98121 Redoxpotential-Tester. Die Elektrode hat einen runden Edelstahlkontaktstift und eine ausziehbares Textildiaphragma. Sie kann mit dem passenden Werkzeug HI73128 einfach und sicher gewechselt werden. Anwendungsbereich: allgemein und im Gelände. Technische Daten
Kombinierte pH-Elektrode aus Glas mit doppelter Referenz, nachfüllbar, Anwendungen: allgemeine Laboranwendungen Die Elektrode ist mit 4 verschiedenen Anschlüssen lieferbar: HI1131B 1 m festverkabelt inkl. BNC, HI1131P 1 m festverkabelt BNC + Pin-Anschluss für Messgeräte mit CAL Check™-Funktionalität HI1131Y 1 m festverkabelt inkl. BNC und integriertem Temperaturfühler HI1131S S7-Schraubanschluss . Für die Elektrode HI1131S ist das optional erhältliche Schraubkopfkabel HI7855/x erhältlich, siehe Verbrauchsmaterialien und Zubehör Technische Daten
Kombinierte pH-Elektrode aus PEI für den Einsatz im Gelände. Diese Elektrode ist in 3 verschiedenen Versionen verfügbar: HI1230B 1m festverkabelt inkl BNC, HI1230Y 1m festverkabelt inkl. BNC und integriertem Temperaturfühler HI1230S S7- Schraubkopfanschluss ohne Kabel. Für die Elektrode HI1230S ist das optional erhältliche Schraubkopfkabel (S7/BNC) HI7855x erhältlich, siehe Verbrauchsmaterialien & Zubehör, Technische Daten
Ersatz-pH-Elektrode für die Tester HI98100 und HI98115. Anwendungsbereich: allgemein und im Gelände Technische Daten
HI11310 nachfüllbare pH-Elektrode mit Temperatursensor, aus Glas, mit einfachem Diaphragma, Anwendungsbereich: allgemeine Laboranwendungen. Die Elektroden, die mit edge® verwendet werden können, sind so fortschrittlich wie edge® selbst. Ihr eingebauter Mikrochip speichert Sensor-Typ, ID und Kalibrierinformationen, die automatisch durch edge® abgerufen werden, sobald die Elektrode angeschlossen wird. Je nach Elektrodentyp (pH-, Leitfähigkeits- oder Elektrode für gelösten Sauerstoff) sind das imDetail folgende Informationen: pH-Kalibrierinformationen: Puffer, Datum, Uhrzeit, Offset-/Steilheits-Eigenschaften der Elektrode. Leitfähigkeits-Kalibrierinformationen: kalibrierte Leitfähigkeits-Standards, Datum, Uhrzeit und Zellkonstante des Sensors. Kalibrierung für gelösten Sauerstoff: Standards für die Kalibrierung, Datum, Zeit, Höhe und Salzgehaltskorrektur. Die edge®-Elektroden verwenden einen 3,5 mm Klinkenstecker für die schnelle und sichere Verbindung mit dem Gerät. Technische Daten
Kombinierte pH-Elektrode, BNC-Anschluss, Anwendungsbereiche Land- und Gartenbau, Wasseraufbereitung. Technische Daten
pH-Elektrode aus PEI mit einfachem Diaphragma, Anwendungen:Chemikalien, Gelände, Qualitätskontrollen. Die Elektrode ist mit unterschiedlichen Anschlüssen lieferbar: BNC (H1332B), BNC mit Pin (HI1332P, für Messgeräte mit CAL Check™-Funktionalität), DIN (HI1332D). Technische Daten
pH-Elektrode aus PVDF mit offenem Diaphragma, Anwendungsbereich. Milch, Joghurt, Molkereiprodukte, halbfeste Lebensmittel. Diese Elektrode ist mit verschiedenen Anschlüssen verfügbar: BNC (FC200B), DIN 2-polig (FC200D), Schraubanschluss (Screw Cap, FC200S) Technische Daten
Kombinierte pH-Elektrode aus Titan mit Textildiaphragma, gelgefüllt, Anwendungsbereich:Abwasser. Diese Elektrode ist mit verschiedenen Anschlüssen verfügbar: DIN (HI1296D, zur Verwendung mit dem pH-Meter HI991001 - alte Version empfohlen) und Quick-Connect-DIN (HI12963, zur Verwendung mit dem professionellen Hand-pH-Meter HI98190 oder HI991001 - Version 2018) Technische Daten
Ersatz-Kombi-pH-Redoxpotentialelektrode / pH-/Redox-Modul für Mutiparameter-Handmessgeräte der der HI9819X-Serie. Kompatibel mit HI98194, HI98195, HI98196 und HI98494. Technische Daten Parameter pH, mV (pH), Redoxpotential Messbereich pH 0,00 bis 13,00 / ±600 mV; ±2000 mV Temperaturbereich -5 bis 55 °C Maximale Eintauchtiefe 20 m Farbcode rot Materialien Spitze: Glas (pH), Platin (Redoxpotential); Diaphragma: Keramik; Korpus: PEI; Elektrolyt: Gel; Referenz: doppelt Wartungslösung HI70300 (Aufbewahrungslösung) Maße 118 mm x 15 mm
HI73120 ist einen Ersatz-Redox-Elektrode für Tester und kompatibel mit dem HI98120. Die Elektrode hat einen runden Edelstahlkontakt und eine ausziehbares Textildiaphragma. Sie kann mit dem passenden Werkzeug HI73128 einfach und sicher gewechselt werden. Anwendungsbereich: allgemein und im Gelände. Technische Daten
Kombinierte pH-Elektrode aus Glas mit einfachem Diaphragma und nachfüllbar, schlankes Design, Anwendungsbereich: Reagenzgläser und Fläschchen. Diese Elektrode ist mit verschiedenen Anschlüssen verfügbar: BNC (HI1330B) und BNC + Pin (HI1330P, für Messgeräte mit CAL Check™-Funktionalität) Technische Daten
FC2023 ist eine pH-Elektrode mit doppelter Referenz, integriertem Vorverstärker und Temperatursensor. Sie besteht aus PVDF mit einer Spitze aus Niedrigtemperaturglas. Diese Elektrode verfügt über ein einzigartiges Design mit offenem Diaphragma und enthält einen silberfreien (kein AgCl) Viscolene-Elektrolyten (Hart-Gel) zwischen interner Referenzzelle und der zu messenden Probe. Das offene Diaphragma verhindert Verstopfung und ist in Kombination mit der konischen Spitze der Elektrode ideal für die Messung in Lebensmitteln, inklusive Molkereiprodukten, Teig, Hackfleisch und anderen halbfesten Produkten. Die FC2023 ist mit einen Quick Connect DIN-Anschluss versehen, der mit bestimmten Geräten kompatibel ist, z.B. HI98190 und HI98161 Technische Daten
Referenzelektrode aus Glas mit doppelten Diaphragma, Anwendungsbereich: allgemeine Anwendungen, Titrationen. Technische Daten
HI12300 pH-Elektrode mit Temperatursensor, Korpus aus PEI (Polyetherimid), mit einfachem Diaphragma und Gelelektrolyten, Anwendungsbereich: Gelände. Die Elektroden, die mit edge® verwendet werden können, sind so fortschrittlich wie edge® selbst. Ihr eingebauter Mikrochip speichert Sensor-Typ, ID und Kalibrierinformationen, die automatisch durch edge® abgerufen werden, sobald die Elektrode angeschlossen wird. Je nach Elektrodentyp (pH-, Leitfähigkeits- oder Elektrode für gelösten Sauerstoff) sind das imDetail folgende Informationen: pH-Kalibrierinformationen: Puffer, Datum, Uhrzeit, Offset-/Steilheits-Eigenschaften der Elektrode. Leitfähigkeits-Kalibrierinformationen: kalibrierte Leitfähigkeits-Standards, Datum, Uhrzeit und Zellkonstante des Sensors. Kalibrierung für gelösten Sauerstoff: Standards für die Kalibrierung, Datum, Zeit, Höhe und Salzgehaltskorrektur. Die edge®-Elektroden verwenden einen 3,5 mm Klinkenstecker für die schnelle und sichere Verbindung mit dem Gerät. Technische Daten
Redoxpotentialelektrode aus Glas mit einfachem Diaphragma und nachfüllbar, Anwendungsbereiche: allgemeine Laboranwendungen, Redoxpotentialtitrationen. Technische Daten
Kombinierte pH Elektrode aus Glas mit doppelter Referenz und nachfüllbar, Anwendungsbereich: Kohlenwasserstoffe, Farben, Meerwasser, starke Säuren und Basen, Proben mit hoher Leitfähigkeit Diese Elektrode ist mit verschiedenen Anschlüssen verfügbar: BNC (HI1043B), BNC + Pin (HI1043P, für Messgeräte mit CAL Check™-Funktionalität) Technische Daten
HI12301 pH-Elektrode mit Temperatursensor und Matching Pin, Korpus aus PEI (Polyetherimid), mit einfachem Diaphragma und Gelelektrolyten, Anwendungsbereich: Gelände. Die Elektroden, die mit edge® verwendet werden können, sind so fortschrittlich wie edge® selbst. Ihr eingebauter Mikrochip speichert Sensor-Typ, ID und Kalibrierinformationen, die automatisch durch edge® abgerufen werden, sobald die Elektrode angeschlossen wird. Je nach Elektrodentyp (pH-, Leitfähigkeits- oder Elektrode für gelösten Sauerstoff) sind das im Detail folgende Informationen: pH-Kalibrierinformationen: Puffer, Datum, Uhrzeit, Offset-/Steilheits-Eigenschaften der Elektrode. Leitfähigkeits-Kalibrierinformationen: kalibrierte Leitfähigkeits-Standards, Datum, Uhrzeit und Zellkonstante des Sensors. Kalibrierung für gelösten Sauerstoff: Standards für die Kalibrierung, Datum, Zeit, Höhe und Salzgehaltskorrektur. Die edge®-Elektroden verwenden einen 3,5 mm Klinkenstecker für die schnelle und sichere Verbindung mit dem Gerät. Technische Daten
HI10530 nachfüllbare pH-Elektrode mit Temperatursensor, aus Glas, mit dreifachem Diaphragma, Anwendungsbereich: Fette und Kremes, Bodenproben, Trinkwasser, halbfeste Produkte, Lösungen mit niedriger Leitfähigkeit, Emulsionen. Die Elektroden, die mit edge® verwendet werden können, sind so fortschrittlich wie edge® selbst. Ihr eingebauter Mikrochip speichert Sensor-Typ, ID und Kalibrierinformationen, die automatisch durch edge® abgerufen werden, sobald die Elektrode angeschlossen wird. Je nach Elektrodentyp (pH-, Leitfähigkeits- oder Elektrode für gelösten Sauerstoff) sind das imDetail folgende Informationen: pH-Kalibrierinformationen: Puffer, Datum, Uhrzeit, Offset-/Steilheits-Eigenschaften der Elektrode. Leitfähigkeits-Kalibrierinformationen: kalibrierte Leitfähigkeits-Standards, Datum, Uhrzeit und Zellkonstante des Sensors. Kalibrierung für gelösten Sauerstoff: Standards für die Kalibrierung, Datum, Zeit, Höhe und Salzgehaltskorrektur. Die edge®-Elektroden verwenden einen 3,5 mm Klinkenstecker für die schnelle und sichere Verbindung mit dem Gerät. Technische Daten

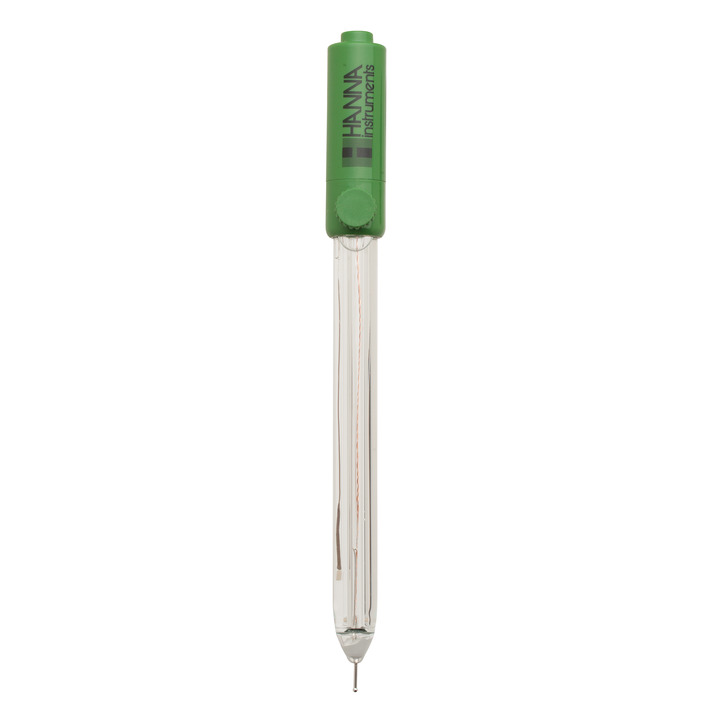

HI36180 Redoxpotential-Elektrode mit Temperatursensor, aus Glas, mit einfachem Diaphragma und nachfüllbarem Elektrolyt, Anwendungsbereich: allgemein, Labor. Die Elektroden, die mit edge® verwendet werden können, sind so fortschrittlich wie edge® selbst. Ihr eingebauter Mikrochip speichert Sensor-Typ, ID und Kalibrierinformationen, die automatisch durch edge® abgerufen werden, sobald die Elektrode angeschlossen wird. Die edge®-Elektroden verwenden einen 3,5 mm Klinkenstecker für die schnelle und sichere Verbindung mit dem Gerät. Technische Daten

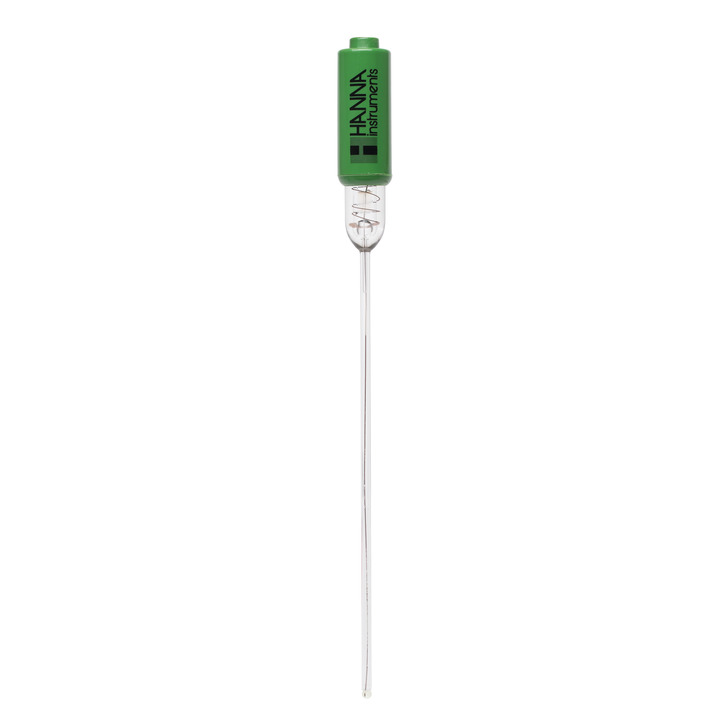

Kombinierte Mikro-pH-Elektrode aus Glas mit offenem Diaphragma in extralanger Ausführung, Anwendungsbereich: Messung in NMR-Röhrchen. Diese Elektrode ist mit verschiedenen Anschlüssen verfügbar: BNC (HI1093B) und BNC + Pin (HI1093P, für Messgeräte mit CAL Check™-Funktionalität) Technische Daten
Kombinierte pH-Elektrode aus Glas mit dreifachem Diaphragma und nachfüllbar,Anwendungsbereich: Fette, Cremes, Bodenproben, Trinkwasser, halbfeste Medien, Lösungen mit niedriger Leifähigkeit sowie Emulsionen. Diese Elektrode ist mit verschiedenen Anschlüssen verfügbar: BNC (HI1053B), BNC + Pin (HI1053P, für Messgeräte mit CAL Check™-Funktionalität) Technische Daten
HI11311 nachfüllbare pH-Elektrode mit Temperatursensor, aus Glas, mit einfachem Diaphragma und Matching Pin, Anwendungsbereich: allgemeine Laboranwendungen, Bier. Die Elektroden, die mit edge® verwendet werden können, sind so fortschrittlich wie edge® selbst. Ihr eingebauter Mikrochip speichert Sensor-Typ, ID und Kalibrierinformationen, die automatisch durch edge® abgerufen werden, sobald die Elektrode angeschlossen wird. Je nach Elektrodentyp (pH-, Leitfähigkeits- oder Elektrode für gelösten Sauerstoff) sind das imDetail folgende Informationen: pH-Kalibrierinformationen: Puffer, Datum, Uhrzeit, Offset-/Steilheits-Eigenschaften der Elektrode. Leitfähigkeits-Kalibrierinformationen: kalibrierte Leitfähigkeits-Standards, Datum, Uhrzeit und Zellkonstante des Sensors. Kalibrierung für gelösten Sauerstoff: Standards für die Kalibrierung, Datum, Zeit, Höhe und Salzgehaltskorrektur. Die edge®-Elektroden verwenden einen 3,5 mm Klinkenstecker für die schnelle und sichere Verbindung mit dem Gerät. Technische Daten
Redoxpotentialelektrode aus PEI mit einfachem Diaphragma, ausgelegt auf Trinkwasser und Qualitätskontrollen. Technische Daten
